В некоторых случаях, одно или несколько окон /форточек теплицы открываются не наружу, а внутрь теплицы. Такие створки делаются, в частности, по причине отсутствия места снаружи. Например, в тех случаях когда теплица стоит близко к забору или к другой постройке.
Возникает вопрос, можно ли автоматизировать проветривание такой теплицы? Можно ли установить автомат-проветриватель на створку, открывающуюся внутрь теплицы?
Обычные модели рассчитаны на традиционное открывание наружу (вверх, вниз или в бок). Конечно, любой стандартный термопривод можно установить снаружи теплицы, но в этом случае и работать он будет лишь по уличному воздуху, а не по тепличному.
Одним из решений по автоматизации проветривания таких сооружений может стать термопривод ДВ. В большинстве случаев (зависит от конструкции) его можно установить на форточку/дверь которая открывается внутрь теплицы.
Последовательность установки термопривода на створку которая открывается внутрь
Перед монтажом устраняются препятствия для открывания и закрывания створки, смазываются и подтягиваются петли (шарниры).
На плоскую стальную пластину из комплекта монтируется двусторонняя шаровая опора. Опора не должна болтаться и должна быть жёстко закреплена на пластине, при необходимости используйте ключ на 12 и дополнительные шайбы.
На резьбовые концы гидроцилиндра и газовой пружины накручиваются резьбовые наконечники (пластиковые или металлические, в зависимости от модели термопривода ДВ). На резьбах не должно быть никаких других гаек, при необходимости открутите их.
Монтаж стальной пластины
Далее, собранная металлическая пластина крепится к двери/створке (см. рисунок ниже). Она должна стать единым целым со створкой, рычагом на который воздействуют два приводных цилиндра: термоцилиндр для открывания, газовый доводчик для закрывания. Пластина крепится надёжно, с помощью резьбовых соединений, вблизи оси поворота (петель), чтобы обеспечить максимальный угол открывания.

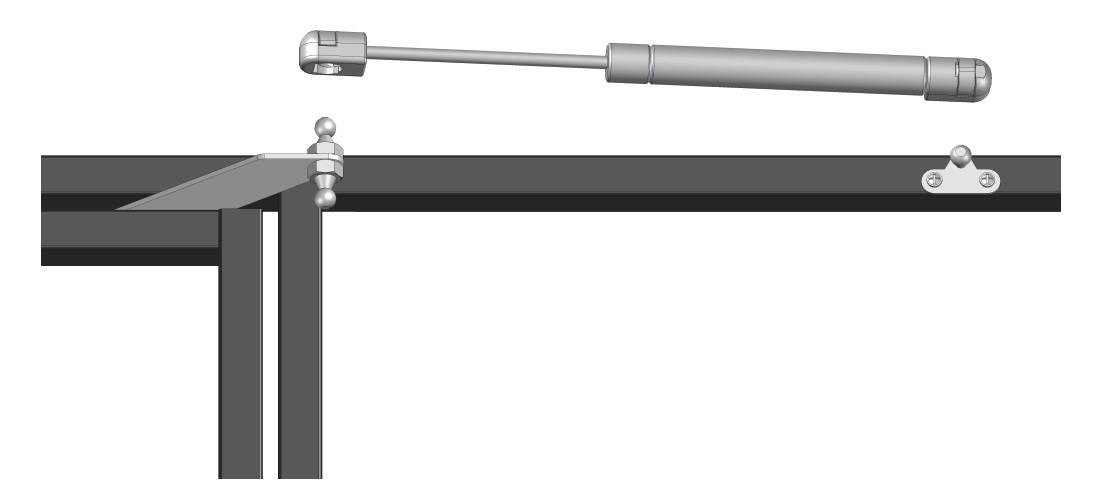

Установка газовой пружины
При закрытой створке, устанавливается газовый доводчик, с выдвинутым штоком: на неподвижном каркасе крепится его опорная планка, а другой его конец монтируется на двусторонней шаровой опоре. Когда створка будет открываться при выдвижении штока гидроцилиндра (с ростом температуры), шток доводчика будет утапливаться внутрь.
Проверьте правильность монтажа на этом этапе: вручную откройте дверь на максимальный угол и отпустите её - она должна сама легко закрыться. Если это происходит, доводчик установлен правильно.

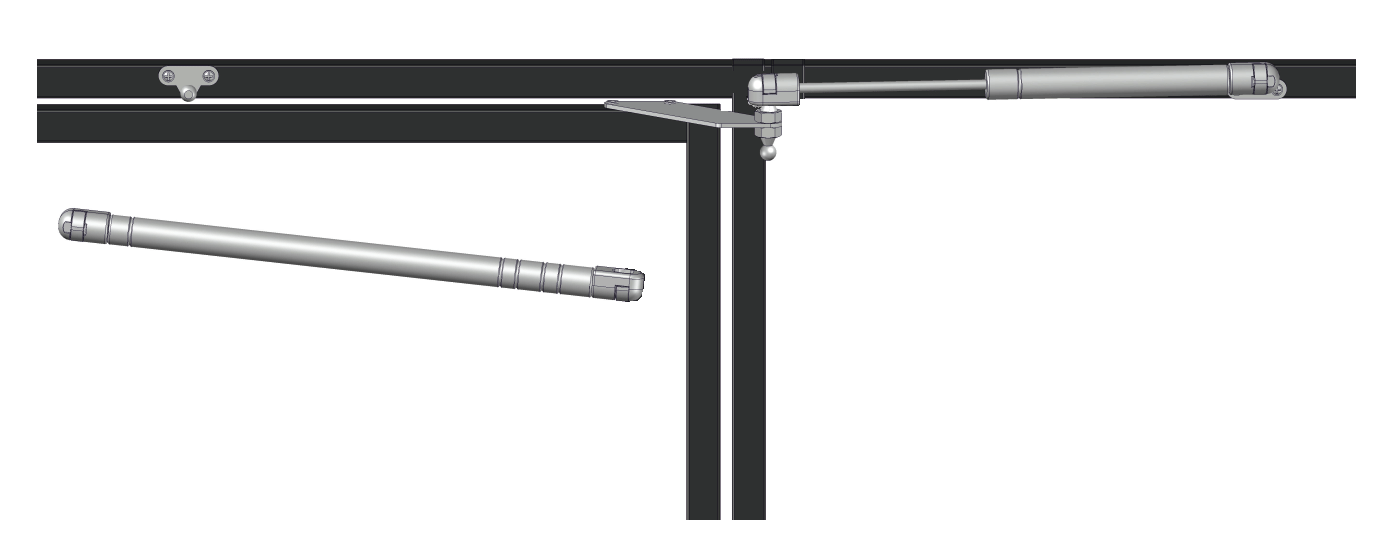

Установка гидроцилиндра
Далее, при закрытой створке на неподвижном каркасе намечается место крепления гидроцилиндра с утопленным внутрь штоком. (Для этого, предварительно он должен быть охлаждён при температуре +5... +10 гр. С, в течение 30 минут, и шток вручную утоплен внутрь гильзы, до упора).
Можно также открыть дверь на максимальный угол который позволяет гидроцилиндр и зафиксировать её в требуемом положении. Шток выдвинуть вручную до упора. При открытой двери и полностью выдвинутом штоке необходимо определить место крепления опорной планки гидроцилиндра на неподвижном каркасе.
Проверка правильности установки
Сразу после монтажа, пока гидроцилиндр "холодный", и шток гидроцилиндра может выдвигаться и утапливаться на максимальную длину, откройте створку руками. Она должна открываться без заеданий, свободно и легко. При отпускании она должна закрываться при действии газовой пружины.
Таким образом, термопривод ДВ можно установить на створку открывающуюся внутрь теплицы. Данная "перевёрнутая установка" повторяет последовательность действий стандартной установки, но меняются направления усилий, положение цилиндров и пластины.
Такая установка обладает рядом преимуществ:
- термопривод и газовая пружина лучше защищены (в меньшей степени подвержены воздействию влаги и пыли),
- термопривод остаётся в теплице (работает по тепличному воздуху),
- штоки остаются более чистые - больше срок службы,
- меньшее воздействие ветровых нагрузок.
Важные нюансы монтажа термопривода
- Обязательно используйте ограничитель открывания (трос/цепочка). В противном случае сильный ветер может повредить термопривод.
- Максимальный ход штока составляет 7–10 см — это нормально, в рамках технических условий. При правильной установке такой длины хода достаточно, чтобы открывать створку на 70-90 градусов.
- Температура срабатывания ~20°C ±2°C
