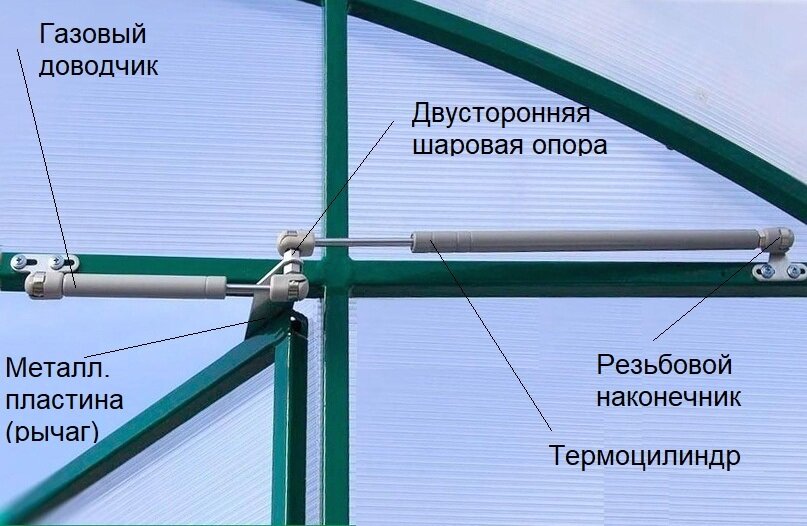

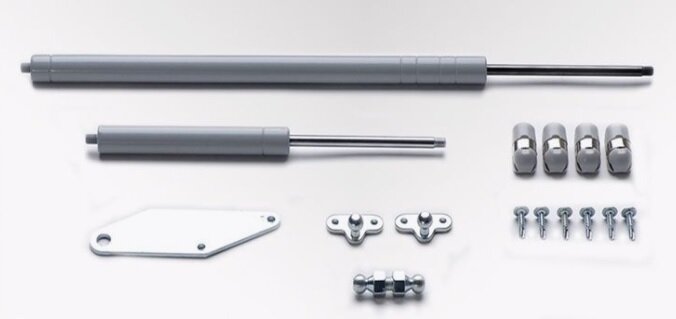

Термопривод ДВ (с доводчиком) - популярный автоматический проветриватель для теплиц состоящий из двух приводных цилиндров: термоцилиндра и газового доводчика.
Термоцилиндр (цилиндр большего размера) открывает дверь (створку) теплицы при повышении температуры, а газовый доводчик (цилиндр меньшего размера) её закрывает при снижении температуры. Газовый доводчик одновременно выполняет и роль демпфера[1] значительно снижая силу удара при закрывании двери теплицы. Это уменьшает нагрузку на петли, а кроме того дверь закрывается тише, без ударов.
Термопривод ДВ - это достаточно надёжная современная система автоматического проветривания теплицы, Перед её монтажом пользователю необходимо прочитать инструкцию, разобраться в устройстве термопривода и понять принцип его действия.
Монтаж термопривода с доводчиком
Монтаж автопроветривателя ДВ подробно изложен в статье (ссылка) и руководстве по монтажу.
Отметим здесь, что в некоторых случаях может показаться, что термопривод ДВ не подходит для монтажа в теплице, из-за того, что не хватает длины термоцилиндра, чтобы закрепить его конец на каркасе теплицы. В таких случаях его можно закрепить в нижней части теплицы - в линию (см. видеоруководство) или создать с помощью подручных средств дополнительное место для крепления.
Итак, автоматический проветриватель с доводчиком так или иначе установлен, но что-то не так, кажется, что он не работает... давайте разбираться в причинах.
Поиск причин и устранение неисправностей
Цель поиска и устранения неисправностей в работе термопривода ДВ - определение, почему система не работает так, как ожидалось (как предусмотрено производителем), и как решить эту проблему.
Основное в поиске и устранении неисправностей - это полное и точное описание проблемы. Прежде всего постарайтесь ответить на вопросы:
- Как проявляется проблема? (в чём она заключается (симптомы)?)
- Когда проявляется ? (При каких условиях?)
Таблица типовых неисправностей
Ответы на вопросы выше дают чёткое понимание проблемы, что и призвано помочь её устранить с помощью таблицы наиболее распространённых неисправностей:
| Неисправность | Возможные причины | Действия по устранению проблемы |
| Дверь (створка) теплицы не открывается при повышении температуры от +20 гр. С и выше | Проверьте температуру окружающего воздуха в зоне установки термопривода | Для справки: Рабочий диапазон температур +20…+30 гр. С (допуск 10-15%). |
| Термопривод установлен неправильно – с частично или полностью выдвинутым штоком на закрытой двери | Переустановите термопривод правильно (по инструкции). | |
| Проверьте отсутствие препятствий (камни, растения) при открывании двери | При необходимости, устраните препятствия для движения двери. Смажьте петли. Дверь должна поворачиваться свободно и беспрепятственно. Демонтируйте все блокирующие устройства (крючки, шпингалеты, засовы, задвижки и т.п.) | |
| Дверь не закрывается | Проверьте газовый доводчик – без нагрузки его шток должен быть выдвинут | Если шток газового доводчика свободно ходит – доводчик повреждён. Обратитесь к производителю. |
| По ходу движения двери есть препятствия | Устраните возможные препятствия. Дверь должна открываться и закрываться свободно | |
| Пластина (рычаг) не держится на двери с помощью саморезов из комплекта – их вырывает и термопривод открепляется от профиля теплицы | - Тонкий металлический профиль - Слишком частое открытие-закрытие двери (в том числе силой ветра) | Используйте болты со стопорными гайками (с нейлоновым пластиковыми кольцами внутри) |
| Усильте место крепления пластины с помощью доп. Металлической пластины или деревянного бруска | ||
| Пластина деформируется | Термопривод ДВ можно отнести к самоустанавливающимся механизмам и небольшая деформация пластины на начальном этапе его работы – это нормально | Чтобы минимизировать деформацию пластины – сразу после установки проверьте правильность монтажа термопривода: покачайте створку руками от положения «закрыто» до положения «открыто» - створка должна поворачиваться без заеданий. |
| Малый угол поворота двери при большой температуре окр. воздуха (>30 гр. С) | Пластина смещена/удалена от оси поворота (петель) | Перезакрепите пластину ближе к петлям (ближе к оси поворота). |
| Двусторонняя шаровая опора "болтается" на пластине | Недостаточный момент затяжки, «от руки» затянуть опору не получится | используйте гаечные ключи, чтобы аккуратно затянуть опору на пластине, при необходимости можно использовать доп. Шайбы. |
| Резьбовой наконечник/фиксатор плохо держится на штоке (отваливается) | Недостаточная длина накручивания | Снимите/открутите лишние гайки со штока (при их наличии), Максимально глубоко закрутите фиксатор – на полную длину резьбы. |
| Ломаются наконечники | Открытие двери ничем не ограничено – на наконечники действуют сильные нагрузки на разрыв (в т.ч. от порывов ветра) и/или боковые нагрузки | Используйте ограничительную цепочку, чтобы ограничить макс. угол открывания двери, По возможности минимизируйте лишние боковые нагрузки на шток. |
Техническая поддержка от производителя
Вы также можете обратиться в техническую поддержку компании "Умная Теплица" либо по телефону 8 (800) 775-24-33 либо написать в чат технической поддержки.
***
